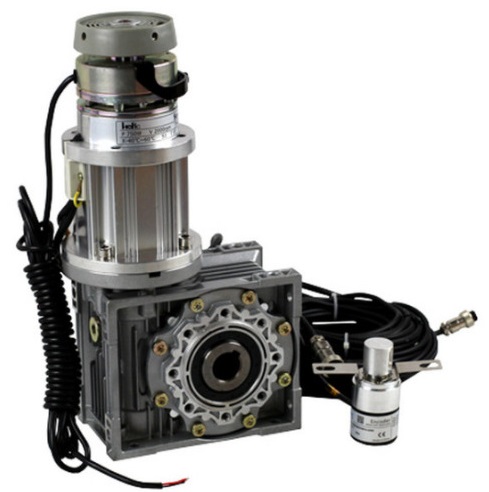

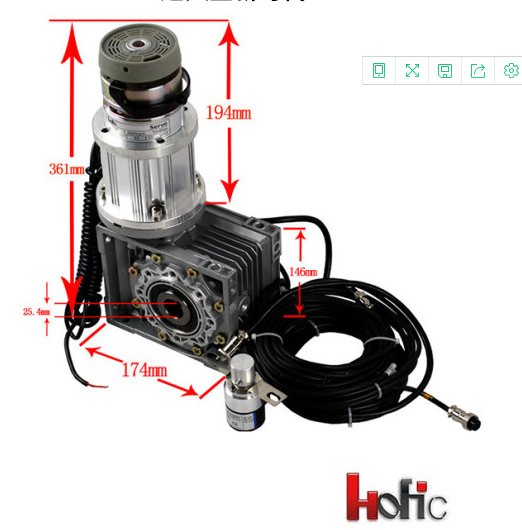

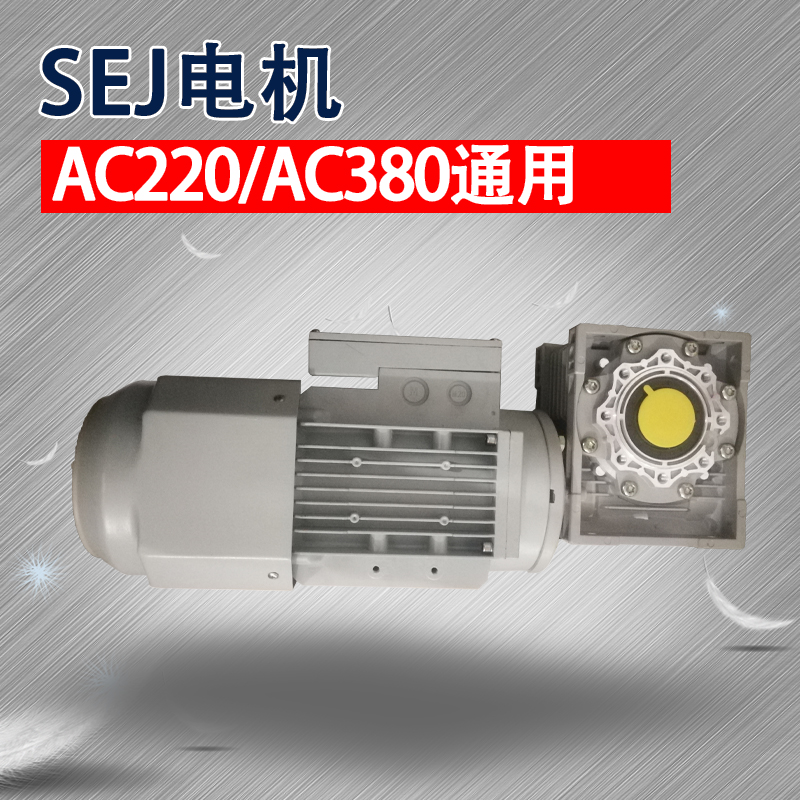

SEJ電機(控制箱)說明書
深圳鴻發自動門有限公司快速門、堆積門和柔性大門大部分使用的SEJ控制箱，為方便廣大的用戶朋友以及安裝師傅，特此為大家普及下SEJ控制箱的一些操作知識。
如果您的快速卷簾門使用的是SEJ電機，而遇到的問題不知道如何解決的話，那么建議您直接與深圳鴻發自動門有限公司的在線客服聯系。
1、確認SEJ電機功率。出廠值P210=7.0A(默認出廠值,為1.5KW電機)應改為P210=4.8A(如電機1.1KW時)應改為P210=3.5A(如電機0.75KW時)以上務必注意,這是對電機過載的保護功能
2、調試編碼器模式(P547=0出廠默認此模式)
A)S4(二檔轉換開關)打到手動狀態
B)進入P5.45=1,開始學習,顯示STUO
C)按FWD/REV,門調整到下限位。S4打到自動,再打到手動,記錄下限位1000存儲到P542,顯示”STU1
D)再按FWD/REV,門調整到上限位。S4打到自動,再打到手動,記錄當前編碼器的值作為上限位存儲到P543.顯示”STU2”
E再按FWD/REV,門調整到超上限位。S4打到自動,再打到手動,記錄當前編碼器的值作為超上限位存儲到P544.學習結束F5.45=0
F)此時門在上方,S4在手動位置上,為防止誤設P546.此時應手動向下、再向上運行一變后,確認變頻器已計入上、下限位位置,以后就可以隨便應有了。
功能說明
A)自動時,雷達信號才有效;手動時,雷達信號無效CO
B)光電保護:門下降到P542+P549,保護不動作,如須光電開門,可接雷達功能
C本控制系統預設有超上限位保護功能,當沒有超上限位裝置時,需在調好上限位后讓門稍向上運行一點。然后將S5與GND短接一便記下超上限位位置。如果有超上限位裝置時,可實現上電自動復位功能
3、調試機械限位開關模式
A)P547改為1為機械限位開關模式
B)本機應接機械限位開關的常閉觸點
C)此時的EPA和EPB對應機械限位開關的下限位和上限位D)通過機械限位開關行程的調節,可以直接用。
